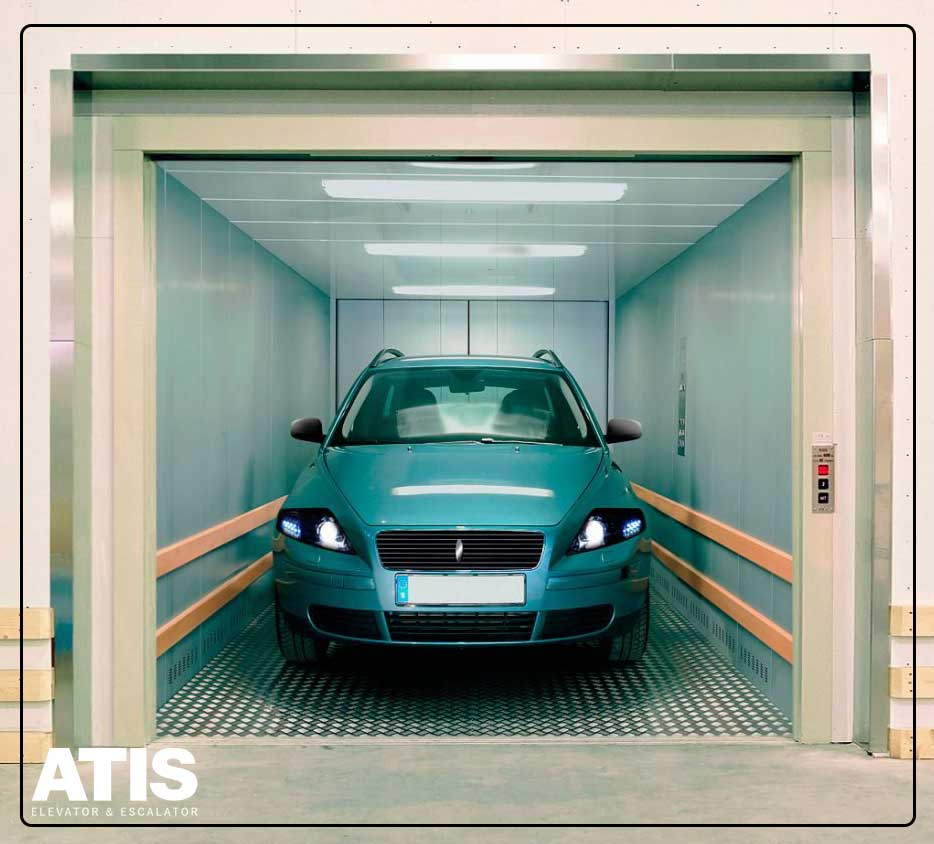

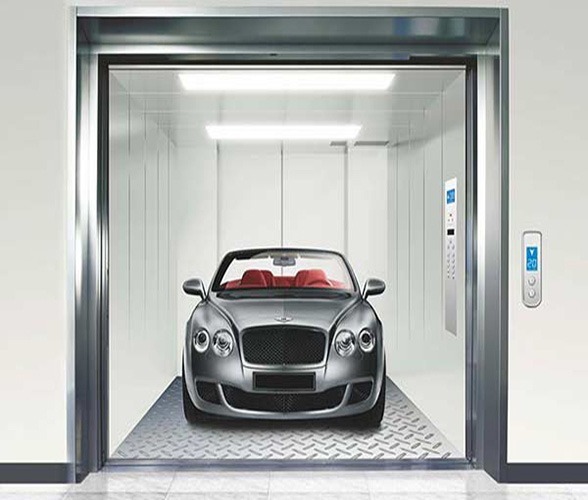

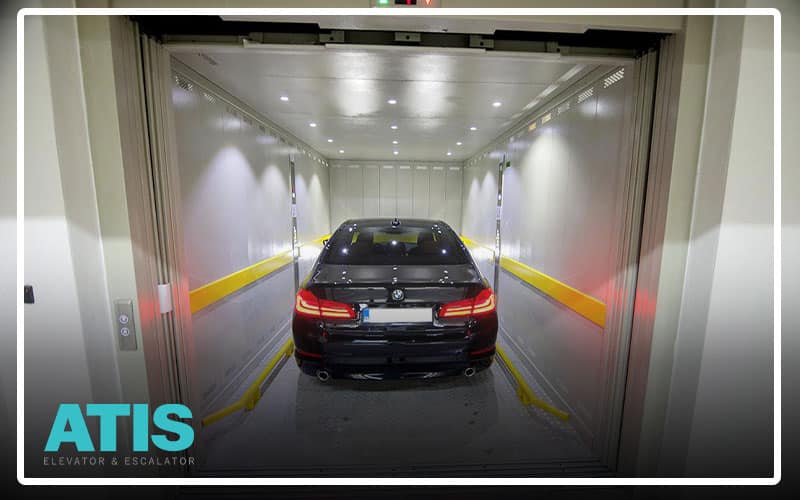

از بزرگترین مدل های آسانسور موجود در دنیا مدل آسانسور خودرو بر می باشد که این نوع آسانسور ها برای جابه جایی خودروها در طبقات ساختمان استقاده می گردد و به وسیله ی آن خودرو را از طبقه ی همکف به طبقات بالایی ساختمان انتقال می دهند.
هنگامی که آسانسور های خودرو بر را طراحی و نصب مینمایید باید به یک سری از نکات توجه ویژه ای داشته باشیم مثلا اینکه تا ارتفاع سه طبقه مجاز هستیم که از سیستم آسانسور هیدرولیک استفاده کنیم اگر تعداد طبقات بیشتر از سه طبقه باشد باید از سیستم های کششی استفاده نماییم.
در آسانسور خودروبر از لحاظ ابعادی باید یک سری از استانداردها رعایت گردند ، یعنی ابعاد کابین باید 3*6 متر باشد.
این مطلب را هم بخوانید : آسانسور صنعتی چه مزایایی برای کار شما دارد؟
ذکر این نکته لازم و ضروری می باشد که آسانسور های خودروبر از لحاظ استانداردی و قطعات به کار رفته باید تمامی قطعات آسانسور های معمولی دیگر و نیز تمامی ملزومات آنها از قبیل چاهک و … را دارا باشد .
استاندارد حرکتی این مدل آسانسورر از نظر سرعت بین 0.2 m/s الی 0.6 m/s می باشد. برق مصرفی مورد نیاز آسانسور های خودروبر برق سه فاز می باشد.
آسانسور های خودروبر در مکان هایی نظیر آپارتمان ها – تعمیر گاه ها – و مراکز پر رفت و آمد استفاده های بسیاری دارند.
آسانسور های هیدرولیک مخصوص حمل خودرو به دو صورت جک مستقیم (direct) و جک غیر مستقیم (indirect) قابل راه اندازی می باشد ، در صورتی که از حالت اول یعنی آسانسور خودروبر هیدرولیک جک مستقیم استفاده گردد ، باید عمق چاه حفر شده برابر با ارتفاع جک باشد .
از لحاظ ظرفیتی آسانسور های حمل خودرو باید قابلیت حملی برابر با حداقل 2500 kg را داشته باشد .
شرکت آسانسور و پله برقی آتیس نمونه های موفق بسیاری از آسانسور های ویژه ی حمل خودرو در کارنامه ی کاری خود دارد و این مدل آسانسور را در مراکز مسکونی و تجاری مختلفی نصب و اجرا نموده است.
سیستم حرکتی آسانسور خودروبر
سیستم حرکتی در این آسانسورها به دو صورت عمده و کلی میباشد سیستم حرکتی آسانسور خودروبر به صورت هیدرولیکی و به صورت کششی
آسانسور خودروبر هیدریلیکی
در این سیستم ها آسانسور ماشین بر به صورت هیدرولیکی جک مستقیم از زیر یا به صورت جک از بغل اجرا میشوند اما مشکلی که در این نوع آسانسورها وجود دارد موضوع محدودیت ارتفاع است مخصوصا در مدل های جک از بغل که تا 4 متر میتواند باشد.
آسانسور خودروبر کششی
آسانسور خودروبر کششی برای ارتفاع های بلندتر قابل استفاده است و برای ارتفاع های بلند میتوانید از این نوع آسانسورها استفاده کنید. ابعاد کابین آن میتواند متفاوت باشد ولی معمولا 270 در 550 در نظر گرفته میشود تا یک ماشین به راحتی روی آن قرارگیرد و همچنین راننده به راحتی بتواند پیاده و سواره شود.
این آسانسور ها به دلیل تکنولوژی بالغ و هزینه های پایین مورد استفاده است. کاهش اندازه و وزن، بهبود بهره وری از فضای موثر، لرزش کم و سر و صدای کم، به خصوص در منطقه عملیات کم سرعت وعملکرد پایدار از مزایای این اسانسور است
در مقایسه، آسانسور ماشین کششی از تکنولوژی آسانسورسنتی پیروی می کند اما در بلندمدت آسانسور ماشین هیدرولیکی در طراحی و صرفه جویی در انرژی مناسب تر است و می تواند بهتر به روند توسعه آسانسور ماشین کمک کند.
ویژگی های آسانسور ماشین بر
- ظرفیت آسانسور ماشین بر : ظرفیت آسانسورهای ماشین بر متغیر است و بسته به نوع تقاضای مشتری متفاوت است و میتواند از 5 تا 7 تن تغییر کند
- درب آسانسور خودروبر : در این نوع از آسانسورها معمولا درب به صورت تک درب یا به صورت تونلی استفاده میشود این نوع آسانسورها در میتواند دارای انواع دربها نیز باشد مثل لولایی ، گیوتینی ، اتومات و… همچنین در این نوع آسانسورها اگر درب ها به صورت تونلی کار شوند معمولا برای راحتی کار راننده ها از دو پنل شاستی استفاده میشود.
- چون عمق کابین های آسانسور خودروبر زیاد است و معمولا بالاتر از 5 متر هستند برای حفظ تعادل از 2 جفت ریل استفاده میشود که ریل ها فقط نقش هدایت کردن را دارند و بار کابین کاملا بر روی جک قرار دارد
اسانسور خودروبر از محبوب ترین و بزرگ ترین نوع اسانسور می باشد که برای حمل یا پارک خودرو مورد استفاده قرار میگیرد.
در حال حاضر دو نوع اصلی از آسانسور ماشین وجود دارد که به طور گسترده استفاده می شود
روش های نصب اسانسور خودروبر
- نصب مستقیم از زیر
- نصب مستقیم از بغل (نباز به حفر چاه دارد)
- نصب غیرمستقیم (بدون نیاز به حفر چاه و نیاز به عرض چاه بیشتر)
موارد ایمنی آسانسور خودروبر
- ریچر والو برای جلوگیری سقوط و افزایش سرعت ناگهانی
- سیستم اضافه بار
- شیر تخلیه اضطراری جهت تخلیه خودرو هنگام قطع برق
مدل آسانسورهای خودرو بر
(CP1R)
یکی از محبوب ترین مدل ها می باشد که در سطوح کف تا ارتفاع 3300 میلی متری است.هنگامی که بالا بر در موقعیت پایین قرار دارد فضای بالایی بدون هیچگونه فضای خالی مورد استفاده باشد
(CL3R)
یک راه حل فوق العاده و مقرون به صرفه برای خودرو است که با طراحی سقف ثابت میتوتن بیش از یک خودرو پارک کرد
(CL1R)
یک راه حل ایده ال است که برای حرکت یا نگهداری وسایل نقلیه زیر زمینی بدون اپراتور پیشنهاد میشود و با یک کلید قابل کنترل است.
(CLDP)
یک راه حل ذخیره سازی منحصر به فرد است
TURNTABLES
در مورد محدودیت های فضایی کمک میکند که در گاراژ و پارکینگ ها مورد استفاده قرار میگیرد.
(TT15)پارک کامیون
برای تحویل بار کامیون ها مورد استفاده است و در هر نقطه چرخش دارد
(TT4.5)پارک ماشین
باعث می شود فضای پارکینگ باریک تر شود و درهر نقطه چرخش دارد
