مقدمه: اهمیت ابعاد آسانسور برانکاردبر در ساختمانها
آسانسور برانکاردبر، بیش از یک وسیله حمل و نقل صرف، یک جزء حیاتی در زیرساختهای سلامتی و ایمنی ساختمانها محسوب میشود. این نوع آسانسورها به طور خاص برای جابجایی ایمن و راحت بیماران بر روی برانکارد، همراه با کادر درمانی و تجهیزات پزشکی ضروری، طراحی شدهاند. کاربرد اصلی آنها در بیمارستانها، کلینیکها، مراکز درمانی، آسایشگاهها و حتی ساختمانهای مسکونی مرتفع است که نیاز به قابلیت تخلیه اضطراری یا جابجایی افراد با محدودیت حرکتی دارند. تصور کنید در یک وضعیت اورژانسی، نیاز به انتقال سریع یک بیمار بدحال به اتاق عمل یا بخش مراقبتهای ویژه باشد؛ در اینجاست که ابعاد استاندارد و عملکرد بینقص آسانسور برانکاردبر نقش حیاتی خود را ایفا میکند.
رعایت ابعاد استاندارد در طراحی و نصب این آسانسورها نه تنها تضمینکننده ایمنی جابجایی بیماران و کارکنان است، بلکه عملکرد بهینه دستگاه را نیز به همراه دارد. ابعاد غیراستاندارد میتواند منجر به مشکلاتی نظیر عدم جایگیری برانکارد، دشواری در مانوردهی، تأخیر در رسیدگی به موارد اورژانسی و حتی آسیب به بیمار یا تجهیزات شود. علاوه بر این، رعایت استانداردها، الزامات قانونی را برآورده کرده و از بروز مشکلات حقوقی و هزینههای اضافی ناشی از بازسازیهای بعدی جلوگیری میکند. برای اطمینان از نصب صحیح و مطابق با نیازهای شما، مشاوره با یک شرکت آسانسور متخصص ضروری است.
ابعاد آسانسور برانکاردبر

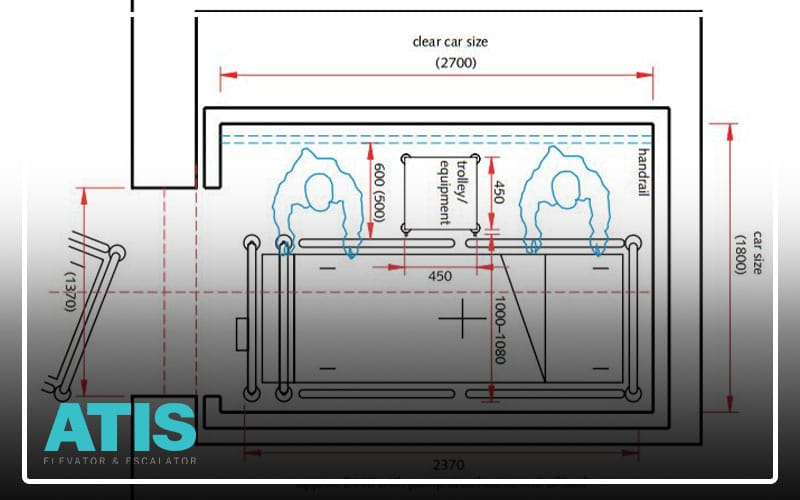

ابعاد کلی کابین آسانسور برانکاردبر، مهمترین فاکتور در کارایی آن است. این ابعاد باید به گونهای باشد که یک برانکارد استاندارد (که معمولاً دارای ابعادی در حدود 60 در 210 سانتیمتر است) به راحتی درون کابین جای گیرد و فضای کافی برای یک یا دو نفر از کادر درمانی و تجهیزات اولیه پزشکی نیز وجود داشته باشد. به طور معمول، حداقل ابعاد داخلی کابین آسانسور برانکاردبر برای مراکز درمانی، حدود 110 تا 140 سانتیمتر عرض و 210 تا 240 سانتیمتر عمق (طول) در نظر گرفته میشود. ارتفاع کابین نیز باید حداقل 220 تا 230 سانتیمتر باشد تا امکان جابجایی برانکارد با ارتفاعات مختلف و همچنین فضای کافی بالای سر کادر درمانی فراهم آید.
ظرفیت بار این آسانسورها نیز به مراتب بیشتر از آسانسورهای مسکونی عادی است. ظرفیت استاندارد برای آسانسور بیمارستانی معمولاً از 1000 کیلوگرم (معادل 13 نفر) شروع شده و تا 1600 کیلوگرم (معادل 21 نفر) و حتی بیشتر بسته به نوع کاربری و نیاز پروژه افزایش مییابد. این ظرفیت بالا، علاوه بر برانکارد و بیمار، امکان حمل تجهیزات سنگین پزشکی و چندین نفر همراه را نیز میسر میسازد.

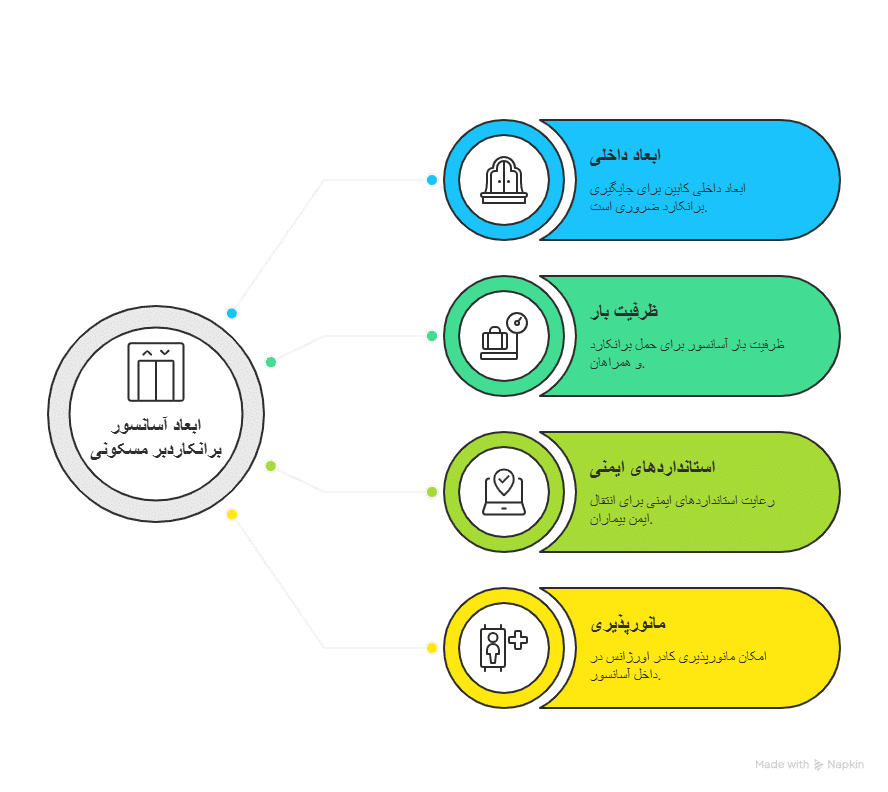

ابعاد آسانسور برانکاردبر مسکونی
در ساختمانهای مسکونی، به ویژه برجها و مجتمعهای مرتفع، نیاز به آسانسور برانکاردبر رو به افزایش است. اگرچه ترافیک و فوریت استفاده از این آسانسورها در محیط مسکونی کمتر از مراکز درمانی است، اما فراهم آوردن امکان انتقال ایمن بیماران یا افراد آسیبدیده در مواقع اضطراری، امری حیاتی محسوب میشود. تفاوت اصلی در ابعاد آسانسورهای برانکاردبر مسکونی با تجاری یا بیمارستانی، میتواند در ظرفیت بار و گاهی اوقات در حداقل ابعاد داخلی کابین باشد.
در ساختمانهای مسکونی، ممکن است حداقل ابعاد کمی کمتر از بیمارستانهای پرتردد در نظر گرفته شود، اما هرگز نباید از استانداردهای لازم برای جایگیری یک برانکارد فراتر رود. به عنوان یک قاعده کلی، حداقل ابعاد مورد نیاز برای آسانسورهای مسکونی برانکاردبر، عرض داخلی حدود 110 سانتیمتر و عمق 210 تا 220 سانتیمتر با ظرفیت حداقل 630 تا 1000 کیلوگرم (8 تا 13 نفر) پیشنهاد میشود تا در مواقع لزوم، برانکارد به راحتی قابل جابجایی باشد. این ابعاد باید امکان مانور دادن کادر اورژانس را نیز فراهم کند.
ابعاد آسانسور برانکاردبر بر اساس مقررات ملی ساختمان
مقررات ملی ساختمان ایران، به خصوص مبحث 15 (آسانسورها و پلههای برقی)، چارچوبی قانونی و فنی برای طراحی، نصب و بهرهبرداری از انواع آسانسورها، از جمله آسانسورهای برانکاردبر، ارائه میدهد. این مقررات، الزامات دقیقی را در خصوص ابعاد حداقل کابین، ظرفیت بار، ابعاد چاهک، ابعاد دربها و سایر جزئیات فنی تعیین کرده است. رعایت این استانداردها برای اخذ گواهینامه پایان کار، تأییدیه استاندارد و مهمتر از آن، تضمین ایمنی و کارایی آسانسور در طول عمر مفید آن، الزامی است.
طبق مبحث 15، ساختمانهای با کاربری خاص (مانند بیمارستانها) و ساختمانهای مسکونی با تعداد طبقات مشخص، ملزم به تعبیه آسانسور برانکاردبر با ابعاد و مشخصات فنی استاندارد هستند. این الزامات قانونی با هدف ایجاد فضایی ایمن و قابل دسترس برای تمامی افراد، به ویژه در شرایط اضطراری، وضع شدهاند و عدم رعایت آنها میتواند عواقب جدی حقوقی و ایمنی به دنبال داشته باشد.
ابعاد چاهک آسانسور برانکاردبر
ابعاد چاهک آسانسور (Hoistway) فضایی است که کابین و وزنه تعادل آسانسور در آن حرکت میکنند. این ابعاد باید بزرگتر از ابعاد کابین باشد تا فضای کافی برای ریلها، سیم بکسل، ضربهگیرها و سایر تجهیزات فنی آسانسور فراهم شود. در آسانسورهای برانکاردبر، به دلیل بزرگتر بودن کابین و وزنه تعادل (ناشی از ظرفیت بالا)، ابعاد چاهک نیز به مراتب بزرگتر خواهد بود.
ابعاد چاهک عمودی (ارتفاع): شامل عمق چاهک (Pit Depth) در پایین و فضای اورهد (Overhead Clearance) در بالا است. عمق چاهک باید به اندازهای باشد که ضربهگیرها و فضای ایمنی لازم زیر کابین فراهم شود (معمولاً 140 تا 200 سانتیمتر). فضای اورهد نیز برای حرکت ایمن کابین تا بالاترین طبقه و فضای سر برای تکنسینها در زمان سرویس و نگهداری ضروری است (معمولاً 350 تا 450 سانتیمتر از بالاترین تراز).
ابعاد چاهک افقی (طول و عرض): برای یک کابین برانکاردبر با عرض 110-140 و عمق 210-240 سانتیمتر، ابعاد داخلی چاهک ممکن است به عرض 180 تا 220 سانتیمتر و عمق 260 تا 280 سانتیمتر نیاز داشته باشد. این ابعاد شامل فضای لازم برای وزنه تعادل در کنار یا پشت کابین، و همچنین ریلهای راهنما و سیمکشیها است. در طراحی چاهک برای آسانسورهای برانکاردبر، علاوه بر ابعاد، به استحکام سازهای، ضدآب بودن چاهک و امکان دسترسی برای بازرسی و سرویس نیز باید توجه ویژه داشت.
ابعاد درب آسانسور برانکاردبر
درب آسانسور برانکاردبر یکی دیگر از اجزای کلیدی است که ابعاد آن به طور مستقیم بر سهولت و ایمنی جابجایی برانکارد تأثیر میگذارد. عرض و ارتفاع درب باید به اندازهای باشد که برانکارد به راحتی و بدون نیاز به کج کردن یا تلاش زیاد، وارد یا خارج شود.
عرض استاندارد دربها برای آسانسور برانکاردبر معمولاً از 90 تا 110 سانتیمتر متغیر است که عرض 100 سانتیمتر یکی از رایجترین ابعاد است. ارتفاع درب نیز باید حداقل 210 تا 220 سانتیمتر باشد. استفاده از دربهای تمام اتوماتیک (مانند دربهای تلسکوپی یا سانترال) که در هنگام باز شدن، دهانه کامل و بدون مانع ایجاد میکنند، برای آسانسورهای برانکاردبر حیاتی است. دربهای تلسکوپی که به یک سمت باز میشوند و دربهای سانترال که از وسط به دو طرف باز میشوند، هر دو گزینههای مناسبی هستند، اما باید اطمینان حاصل شود که بازشوی کامل و بدون محدودیت ایجاد میکنند. انتخاب نوع درب میتواند بر ابعاد کلی چاهک و لابی نیز تأثیر بگذارد، زیرا دربهای تلسکوپی فضای کمتری در عرض اشغال میکنند در حالی که دربهای سانترال نیاز به فضای دو طرفه دارند.
نکات مهم در طراحی و نصب آسانسور برانکاردبر
طراحی و نصب آسانسور برانکاردبر فرآیندی تخصصی است که نیازمند توجه به جزئیات فراوان است. یکی از مهمترین عوامل مؤثر بر انتخاب ابعاد، نوع برانکارد است. آیا تنها برانکارد استاندارد جابجا میشود یا نیاز به حمل برانکاردهای ویژهتر (مانند برانکاردهای مخصوص CPR، برانکاردهای باریاتریک برای افراد چاق، یا تختهای بیمارستانی متحرک) وجود دارد؟ باید اطمینان حاصل شود که ابعاد آسانسور، فضای کافی برای مانور برانکارد و پرسنل را در داخل کابین و همچنین در ورودی و خروجی آسانسور (جلوی درب آسانسور) فراهم میکند.
غفلت از رعایت ابعاد استاندارد میتواند هزینههای گزافی به دنبال داشته باشد. طراحی و ساخت آسانسور با ابعاد غیراستاندارد به معنای نیاز به قطعات سفارشی، فرآیند تولید طولانیتر و در نهایت، قیمت بالاتر است. علاوه بر این، ممکن است در آینده برای سرویس و نگهداری، یافتن قطعات جایگزین دشوارتر و پرهزینهتر باشد. از همه مهمتر، آسانسورهای غیراستاندارد ممکن است نتوانند تأییدیههای لازم از سازمانهای نظارتی را کسب کنند که منجر به تأخیر در بهرهبرداری و مشکلات قانونی خواهد شد. بنابراین، سرمایهگذاری اولیه در طراحی صحیح و مطابق با استانداردها، در بلندمدت اقتصادیتر و ایمنتر خواهد بود.
نتیجهگیری: خلاصه ابعاد استاندارد آسانسور برانکاردبر
در نهایت، ابعاد آسانسور برانکاردبر نه تنها یک مشخصه فنی، بلکه یک ضرورت ایمنی و عملکردی است که مستقیماً بر جان بیماران و کارایی مراکز درمانی و ساختمانهای مسکونی تأثیر میگذارد. رعایت حداقل ابعاد داخلی کابین (حدود 110-140 سانتیمتر عرض و 210-240 سانتیمتر عمق)، ظرفیت بار کافی (1000 کیلوگرم به بالا)، و ابعاد مناسب درب (حداقل 90-110 سانتیمتر عرض و 210-220 سانتیمتر ارتفاع)، پایههای اصلی یک آسانسور برانکاردبر استاندارد را تشکیل میدهند. این ابعاد باید با دقت در طراحی چاهک نیز منعکس شوند.
توصیه نهایی برای مهندسان، معماران و سازندگان این است که از ابتدای فاز طراحی پروژه، مشاورههای تخصصی لازم را با شرکتهای معتبر آسانسور دریافت کنند. آسانسور آتیس با سالها تجربه در فروش و نصب انواع آسانسور، از جمله آسانسورهای برانکاردبر، آماده ارائه راهنماییهای تخصصی و تأمین بهترین و استانداردترین راهحلها برای پروژههای شما است. با انتخاب درست و رعایت دقیق استانداردها، ایمنی، کارایی و آسایش را برای کاربران نهایی تضمین کنید.
سؤالات متداول (FAQ) درباره ابعاد آسانسور برانکاردبر
حداقل ابعاد آسانسور برانکاردبر چقدر است؟ حداقل ابعاد داخلی کابین آسانسور برانکاردبر برای جای دادن یک برانکارد استاندارد، معمولاً 110 سانتیمتر عرض و 210 سانتیمتر عمق (طول) توصیه میشود. این ابعاد باید امکان مانور برای پرسنل و تجهیزات را نیز فراهم کند.
آیا ابعاد آسانسور برانکاردبر در ساختمانهای قدیمی متفاوت است؟ بله، در ساختمانهای قدیمی به دلیل محدودیتهای سازهای و فضای موجود در چاهک، ممکن است تعبیه آسانسور برانکاردبر با ابعاد استاندارد چالشبرانگیز باشد. در این موارد، گاهی اوقات نیاز به طراحی سفارشی، بهینهسازی فضا، یا استفاده از آسانسورهایی با ابعاد کمی فشردهتر اما همچنان کارآمد، با رعایت حداقلهای ممکن، وجود دارد. در هر صورت، مشاوره با کارشناسان آسانسور برای بررسی امکانسنجی ضروری است.
چگونه ابعاد چاهک را محاسبه کنیم؟ محاسبه ابعاد چاهک آسانسور برانکاردبر بر اساس ابعاد داخلی کابین، نوع و محل قرارگیری وزنه تعادل (در کنار یا پشت کابین)، ابعاد ریلهای راهنما، ضربهگیرها و فضای ایمنی مورد نیاز (مانند Pit Depth و Overhead Clearance) انجام میشود. این محاسبات پیچیده و تخصصی هستند و باید توسط مهندسین و طراحان آسانسور انجام شوند. توصیه میشود برای این کار با یک شرکت آسانسور متخصص مشورت کنید.
