آسانسور صنعتی

آسانسور آتیس یکی از سازندگان و فعالان در زمینه ی طراحی ،تولید،نصب و سرویس نگهداری آسانسور صنعتی در کشور است.

آسانسور های صنعتی در محیط های خاص مانند شرکت های نفت و گاز ،کارخانه جات ،صنایع و معادن مختلف از جمله مس و فولاد و… اجرا و پیاده سازی میشود.کارخانه‌ها و کارگاه‌های صنعتی پیشرفته در دنیا و صنایع خاص از قبیل : نفت ، گاز ، پتروشیمی و معادن،کارخانجات سیمان  و سیلوها نیاز زیادی به راه‌اندازی آسانسورصنعتی و آسانسورضدانفجار و آسانسور ضدگرد وغبار و آسانسور ضدآب حس می‌گردد، رعایت کامل استاندارد و ایمنی در طراحی و نصب و راه اندازی اینگونه از پروژه ها از درجه اهمیت بالایی برخوردار است از همین رو تعداد کمی از شرکت های آسانسوری توانایی  طراحی و مونتاژ ، محاسبات و پیاده سازی پروژه های آسانسورصنعتی را دارند ، مخصوصا اگر قابلیت ضد انفجار و ضدآب بودن(دارایipباشد) به پروژه افزوده گردد.

آسانسورصنعتی (INDUSTRIAL LIFT) برای کارخانه جات و واحدهای صنعتی خاص قابل‌ استفاده می باشد  این سیستم های آسانسور در جاهای خاص صنعتی مانند کارخانه جات الیاف مصنوعی و صنایع پتروشیمی و کارخانجات سیمان ، معادن ، سیلو ها و غیره  مورد استفاده قرارمی گیرند.  از آنجایی که در آن محدوده ها امکان اشتعال گاز و یا انفجار وجود دارد و از شرایط محیطی نامناسب  برخورد دار است  یا رطوبت بالای محیط یا گرد وغبار فراوانی دارا هستند باید آسانسورصنعتی با قطعات و بخش های خاص تجهیز شوند و نیاز به زیر ساخت مناسب و استراکچر مقاوم  و عایق کاری ، طراحی متفاوت با دیگر انواع اسانسورها را دارند .



آسانسور صنعتی پروژه داروسازی زیست تخمیر

گروه آسانسور و پله برقی آتیس به پشتوانه ی همکاری های تجاری و ارتباط نزدیک با کارخانه جات تولید قطعات اسانسور  ضد انفجار و آسانسور ضدگردوغبار و آسانسور ضد آب که در دنیا دارد امکان طراحی ، تولید ، تهیه و راه اندازی این قبیل پروژه ها را در داخل کشور فراهم نموده و  نمونه های اجرا شده ی آسانسور صنعتی و بالابر صنعتی موفقی در سطح کشور مانند کارخانه مس سرچشمه – پتروشیمی بوشهر- مس دره زار و… را در کارنامه ی خود قرار داده است.

 تجهیزات و قطعات آسانسور ضد انفجار:

آسانسورضدانفجار بدلیل شرایط محیطی خاص دارای قطعات متفاوتی نسبت به آسانسورهای مسافر بر می باشد که برخی از این قطعات عبارتند از :

  • کفپوش کابین از نوع آنتی استاتیک
  • چراغ روشنایی ضد جرقه داخل کابین
  • میکروسوییچ و سنسور کنترلی
  • پاراشوت ضد انفجار
  • شستی فرمان داخل کابین
  • تابلو فرمان
  • تابلو سه فاز تغذیه
  • جعبه رویزیون
  • انواع کلید و پریز ضد انفجار
  • هوا کش کابین
  • هواکش موتور خانه

مواردی که باید در آسانسور های ضد انفجار رعایت شود :

  • توجه و رعایت موارد ایمنی
  • کوچک ترین جرقه توانایی ایجاد حادثه ای دارد که جبران ناپذیر است
  • قرار دادن مدارهای الکتریکی در محیط های بسته و استفاده از مدارهای انفجار یا ex
  • تمامی قطعات الکترونیکی اسانسور ضد انفجار باید ex باشد
  • الکترو موتور ها یا پاور یونیت سیستم هیدرولیک،تابلو فرمان،کلیدها و تمام کنتاکتورها در فضای بسته قرار میگیرد

ایمنی در آسانسور ها صنعتی

رعایت کردن کامل ایمنی و استاندارد در نصب و راه اندازی و طراحی این نوع آسانسور ها از درجه اهمیت بسیار بالایی برخوردار است. به همین خاطر فقط تعداد محدودی از شرکت های آسانسور قادر به طراحی، مونتاژ، محاسبات و اجرای بی نقص آسانسور های صنعتی هستند.

مخصوصا اگر قابلیت هایی نظیر : ضد انفجار ، ضد آب و ضد اشتعال بودن به آنها اضافه گردد. به عنوان مثال : پالایشگاه ها، سکو های نفتی، مجتمع های پتروشیمی و واحد های صنعتی به علت وجود گاز و پودر های قابل اشتعال در محیط از شرایط بسیار ویژه ای برخوردارند.

یکی از مهمترین عواملی که به آن باید توجه بسیاری شود رعایت کامل ایمنی است. حادثه می تواند با وقوع کوچکترین جرقه رخ دهد و عواقب جبران ناپذیری به دنبال داشته باشد. آسانسور های صنعتی در چه صنایعی قابل استفاده اند:

  • صنعت سد سازی
  • صنایع معدنی
  • نیروگاهی
  • صنایع پتروشیمی و پالایشگاه ها
  • صنعت دریایی
  • صنایع فولاد، مس، آلومینیوم و روی
  • کارخانه های تولیدی و صنعتی

با توجه به موارد استفاده آسانسور صنعتی که در بالا گفته شد یک نکته وجود دارد که اسانسور های قابل استفاده در هر صنعت باید منحصر به فرد (جزئیات فنی) باید مربوط به همان حوزه کاری باشد.

انواع تکنولوژی در آسانسور های صنعتی استفاده می شوند می توان به 3 دسته تقسیم کرد که عبارتند از:

  • EX
  • High IP
  • Rack & Pinion

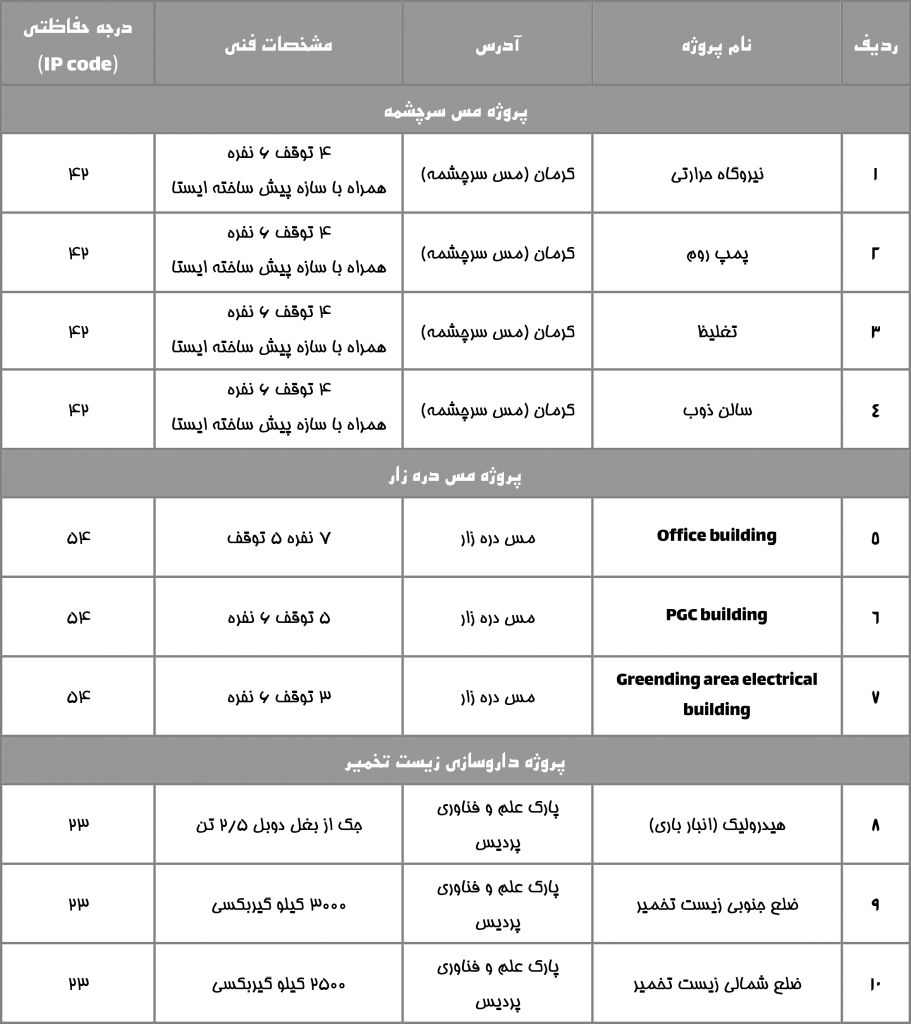

برخی از پروژه های صنعتی شرکت آتیس

قیمت آسانسور صنعتی

قیمت در آسانسور های صنعتی به عوامل ذیل بستگی دارد:

الف-نوع کاربری آسانسور صنعتی

ب-برند قطعات سازنده آسانسور

ج-ابعاد آسانسور مورد استفاده

د-شرایط جوی

ر-آنالیز ترافیکی آسانسور صنعتی

نکاتی که برای طراحی آسانسور صنعتی حائز اهمیت است:

  • اجرای آسانسور های صنعتی از اهمیت بسیار بالایی برخوردار است. در نتیجه برای اجرای این نوع از آسانسور ها حتما باید با شرکت هایی قرارداد بسته شود که دارای صلاحیت و سابقه کار در زمینه آسانسور صنعتی و دارای پروانه طراحی و مونتاز از وزرارت صنعت و معدن باشند.
  • در این آسانسور ها کارایی و کیفیت از اصول مهم می باشد. که باید به حساسیت محل اجرای آسانسور توجه بسیار زیادی شود.

در انگلستان و کشور های اروپایی طبق استاندارد های BS و CENELEC از طبقه بندی هایی به نام zone استفاده می شود. zone ها به سه دسته تقسیم می شوند:

zone 0 : مکانی که در آن گاز قابل اشتعال به صورت دائم یا در مدت زمان طولانی استفاده می شود.

zone 1 :مکانی که تحت شرایط عادی احتمال دارد گاز قابل اشتعال در آنجا پدیدار شود.

zone 2 :مکانی که تحت شرایط معمول مخلوطی از قابل اشتعال در آن وجود ندارد و یا اگر به وجود بیاید مدت زمان آن طولانی است.

از این نوع از آسانسور ها برای جابجایی بارهای سنگین استفاده می شود و طراحی آن مناسب برای کارگاه ها و کارخانه ها است. قیمت این نوع از آسانسور ها به صورت مجزا محاسبه می شود. تمامی آسانسور های صنعتی قابلیت حمل نفر و بار را همزمان دارند. و از ایمنی بسیار بالایی برخوردار هستند. آسانسور های صنعتی محدودیت ارتفاع ندارند و از آنها می توان برج های بلند هم استفاده کرد.

مشخصات فنی آسانسور های صنعتی:

  • ظرفیت آن از 500 kg الی 3000 kg است.
  • سرعت آن 2/0 ms الی 6/0 ms است.
  • کابین آن تماما فلزی است و با ورق پانچ شده و درب آکاردئونی ساخته می شود.
  • اندازه کابین با در نظر گرفتن ابعاد چاهک ساخته می شود.
  • سیستم حرکتی آن به صورت وینچ یا کششی است.
  • اگر سرعت آسانسور بیشتر از حد مجاز شود سیستم ترمز پاراشوت به صورت خودکار عمل میکند و مانع از سقوط آسانسور می شود.
  • اگر اضافه تر از ظرفیت آسانسور بار در آن قرار داده شود سیستم اضافه بار عمل می کند و مانع از حرکت کابین می شود.

کاربرد آسانسور صنعتی

آسانسورهای صنعتی   بر اساس کاربرد به 7 دسته اصلی تقسیم می شوند که شامل   آسانسورهای  مناسب برای:

 صنایع سدسازی
صنایع معدنی
صنایع نیروگاهی
صنایع پتروشیمی و پالایشگاهی
صنایع دریایی
صنایع فولاد، مس، آلومینیوم. و روی
کارخانجات مختلف تولیدی و صنعتی

لیست فوق را می توان بر اساس صنایع مختلف دسته بندی کرد اما نکته مهم این است که برای هر صنعت و یا هر پروژه صنعتی یک آسانسور منحصر به فرد (از نظر جزئیات فنی) طراحی و اجرا می شود که شرکت آسانسور و پله برقی آتیس به بهترین شکل این کار را برای شما انجام می دهد.

رعایت کامل   استانداردها و ایمنی  در فرآیند طراحی و نصب این گونه پروژه ها از اهمیت بالایی برخوردار است.بنابراین تعداد کمی از   شرکت های آسانسور   توانایی طراحی و مونتاژ، محاسبه و اجرای پروژه های آسانسور صنعتی و آسانسور صنعتی  و آسانسور بار را دارند، به خصوص اگر قابلیت های ضد حریق، ضد انفجار و ضد آب به پروژه اضافه شود.

به عنوان مثال سکوهای نفتی، پالایشگاه ها، مجتمع های پتروشیمی و بسیاری از واحدهای صنعتی به دلیل وجود گاز و پودرهای قابل اشتعال در محیط شرایط بسیار خاصی دارند. رعایت ایمنی در این مراکز مهمترین عاملی است که همواره به آن توجه می شود. کوچکترین جرقه توانایی ایجاد حادثه ای را دارد که به هیچ وجه قابل جبران نیست.
قیمت این آسانسورها برای هر پروژه به صورت جداگانه محاسبه می شود. شرکت آسانسور و پبه برقی آتیس می تواند یک راه حل قابل اعتماد و مقرون به صرفه برای تمام نیازهای شما ارائه دهد.

انواع تکنولوژی مورد استفاده در آسانسورهای صنعتی

این آسانسورها بر اساس تکنولوژی به کار رفته در اجرا به 3 دسته اصلی تقسیم می شوند که شامل آسانسورها می باشد:
EX -1
High IP -2
Rack & Pinion -3

این لیست می تواند شامل موارد دیگری نیز باشد که به دلیل ویژگی های بسیار خاص و فراوانی کمتر در انواع پروژه ها تحت عنوان آسانسورهای ویژه دسته بندی می شوند.

برای دریافت اطلاعات بیشتر میتوانید با مشاوران شرکت آتیس تماس حاصل فرمائید.

مشخصات فنی آسانسور صنعتی

مشخصات فنی آسانسور صنعتی به طور کلی با توجه به نیازهای خاص هر پروژه و ابعاد و ظرفیت آن متغیر است. با این حال، برخی از مشخصات فنی مهم آسانسورهای صنعتی عبارتند از:

1. ظرفیت: ظرفیت آسانسور صنعتی معمولاً بین 1000 کیلوگرم تا 10 تن یا بیشترتغییر میکند و بسته به نوع پروژه متفاوت است.

2. سرعت: سرعت آسانسور صنعتی معمولاً بین 0.5 متر بر ثانیه تا 3 متر بر ثانیه یا بیشتر متغیر است و میتواند تا 6 متر بر ثانیه هم برسد.

3. ابعاد: ابعاد آسانسور صنعتی بسته به نیازهای پروژه و محل نصب آن متفاوت است. این ابعاد شامل ارتفاع، عرض و عمق سرشاخه، عمق گودال و اندازه درب‌ها می‌شود. ابعاد آسانسور میتواند به قیمت تمام شده آن هم تاثیر بگذارد.

4. سیستم درب‌ها: آسانسورهای صنعتی معمولاً با درب‌های دو لته و یا چهار لته مجهز می‌شوند که بسته به ظرفیت و ابعاد آسانسور، اندازه درب‌ها متفاوت است..

5. سیستم ایمنی: آسانسورهای صنعتی با سیستم‌های ایمنی پیشرفته‌ای مانند سیستم‌های حفاظت از دهانه آسانسور، سیستم‌های آتش‌نشانی و سیستم‌های اعلام و اطفاء حریق مجهز می‌شوند.

6. سیستم کنترل: آسانسورهای صنعتی با سیستم‌های کنترل پیشرفته‌ای مانند سیستم‌های کنترل دیجیتالی و سیستم‌های کنترل خودکار مجهز می‌شوند.

این مشخصات فنی تنها چند نمونه از مشخصاتی هستند که برای آسانسورهای صنعتی مهم هستند و ممکن است در هر پروژه‌ای به دلیل نیازهای خاص، مشخصات دیگری نیز لازم باشد و باید با توجه به نیازهای پروژه طراحی ها صورت گیرد.

به طور کلی میتوان به شکل خلاصه کرد:
آسانسورهای صنعتی، یک نوع آسانسور هستند که به منظور انتقال بار و افراد در ساختمان‌های صنعتی یا کارخانه ها مورد استفاده قرار می‌گیرند. این آسانسورها می‌توانند ظرفیتی از 1000 کیلوگرم تا 10 تن داشته باشند و با سرعتی در حدود ۲ تا 3 تا 6 متر بر ثانیه حرکت می‌کنند.

کابین آسانسورهای صنعتی از جنس فلزی ساخته شده و با فنس یا ورق پانچ شده پوشش داده شده است. درب آن‌ها از انواع مختلفی میتواند باشد و ابعاد کابین به اندازه چاهک نصب طراحی می‌شود. حرکت این آسانسورها با استفاده از سیستم کششی یا انواع سیستم های دیگر صورت می‌گیرد.

از ویژگی‌های ایمنی آسانسورهای صنعتی می‌توان به سیستم ترمز پاراشوت اشاره کرد. در صورت افزایش سرعت آسانسور بیش از حد مجاز، این سیستم به طور خودکار عمل کرده و از سقوط کابین آسانسور صنعتی جلوگیری می‌کند. همچنین، این آسانسورها از سیستم بار اضافی (OVER LOAD) برخوردار هستند که در صورت وزن باری که در کابین قرار دارد، بیش از حد مجاز و تعریف شده باشد، به صورت الکترونیکی عمل کرده و از حرکت کابین جلوگیری می‌کند.

برای توقف کابین از ترمز الکترومغناطیسی استفاده می‌شود. این ترمز به منظور توقف به موقع کابین آسانسور در ایستگاه لازم است و از برگشت کابین به طبقات پایین در هنگامی که درون آن بار قرار دارد، جلوگیری می‌کند.

آسانسور صنعتی ضد انفجار

آسانسور ضد انفجار برای افزایش ایمنی در محیط هایی به کار میرود که خطر انفجار در آن محیط بسیار بالاست. این نوع آسانسورها ، از قطعات و تجهیزاتی ساخته شده اند که در برابر احتمال وقوع انفجار در محیط‌هایی که مواد قابل اشتعال و قابل انفجار مانند گاز، پودرهای فلزی و مایعات قابل اشتعال وجود دارند، مقاومت دارند.آسانسورهای ضد انفجار باید با استانداردهای ایمنی مربوط به این نوع آسانسورها، مطابقت داشته باشند.

برای طراحی آسانسورهای ضد انفجار، قطعات و تجهیزات خاصی مورد استفاده قرار می‌گیرند که در برابر احتمال وقوع انفجار مقاومت دارند. آسانسور های صنعتی ضد انفجار باید درجه حرارتی و ip خاصی داشته باشند  و بررسی نکته ای که گفته شد یعنی درجه حراارتی بسیار مهم است و باید متناسب با نوع پروژه مورد بررسی قرار گیرد.

سیم‌کشی‌های ضد انفجار نیز برای جلوگیری از ایجاد شراره و احتمال ایجاد انفجار، با موادی پوشیده شده‌اند که در صورت درگیری با شراره، شعله را خاموش می‌کنند. همچنین، دکمه‌های ضد انفجار نیز با مواد و پوشش‌های خاصی ساخته شده‌اند که در صورت برخورد با شراره، احتمال ایجاد انفجار را کاهش می‌دهند.

در کنار این قطعات و تجهیزات، آسانسورهای ضد انفجار باید با سیستم‌های خنک‌کننده و هشداردهنده‌های اضطراری نیز مجهز شوند. سیستم‌های خنک‌کننده برای کاهش دمای موتورها و اجزای دیگر آسانسور استفاده می‌شوند و هشداردهنده‌های اضطراری نیز برای اعلام خطر در صورت بروز مشکلات و احتمال وقوع انفجار، نصب می‌شوند.

در کل، آسانسورهای صنعتی ضد انفجار باید با استانداردهای ایمنی مربوط به این نوع آسانسورها، مطابقت داشته باشند تا اطمینان حاصل شود که این آسانسورها به دلیل طراحی و تجهیزات خاص، ایمنی بالایی در مقابل خطرات انفجار در محیط‌های با خطر انفجار دارند.

درب آسانسور صنعتی

درب آسانسور صنعتی یک قطعه مهم و حیاتی در اجزای آسانسور است که برای ورود و خروج افراد و بارها به داخل آسانسور استفاده می‌شود. این درب‌ها از جنس فلزی ساخته می‌شوند و قسمتی که برای ورود و خروج استفاده می‌شود.این درب‌ها به طور اتوماتیک با استفاده از موتور و سامانه‌های الکترونیکی باز و بسته می‌شوند. همچنین درب‌های آسانسور صنعتی به دلیل کاربرد صنعتی آنها، بسیار محکم و پایدار هستند تا بتوانند قدرت فشار بارها را تحمل کنند. این درب‌ها به طور معمول دارای قفل‌های ایمنی هستند تا در هنگام نقص یا خطا در سیستم آسانسور، بتوانند درب را قفل کرده و از گشوده شدن ناخواسته جلوگیری کنند. همچنین، به دلیل استفاده در محیط‌های صنعتی، درهای آسانسور صنعتی معمولاً مقاوم در برابر حریق، آب و گرد و غبار هستند.

استانداردهای لازم برای درب آسانسور

برای درب آسانسور صنعتی وجود استانداردهایی الزامی است که برای ایمنی و عملکرد صحیح آسانسور را تضمین می‌کنند. استانداردهای معمول شامل موارد زیر می‌شود:

  1. استاندارد EN 81: این استاندارد اروپایی برای طراحی و ساخت آسانسورها و قطعات آنها اعمال می‌شود. این استاندارد شامل مقررات ایمنی، ابعاد دقیق، قابلیت دسترسی، جریان هوای مناسب و سایر موارد است.
  2. استاندارد ANSI A17.1: این استاندارد آمریکایی برای طراحی و ساخت آسانسورها اعمال می‌شود. آنها شامل مقررات ایمنی، سازگاری با قوانین آتش‌نشانی، جریان هوا و دسترسی محدود به قسمت‌های غیرافتادگی است.
  3. استاندارد GB 7588-2003: این استاندارد چینی برای صنعت آسانسور است و شامل الزامات ایمنی، قوانین الکتریکی، نوع و ابعاد مواد بازدیدپذیری و سایر موارد است.
  4. استاندارد ISO 4190-1: این استاندارد بین‌المللی برای طراحی و ساخت آسانسورها است. آن شامل مقررات ایمنی، ابعاد و اندازه‌گیری، قابلیت دسترسی و نگهداری، قابلیت سیستم کنترل و سایر موارد است.
  5. استاندارد ASME A17.7: این استاندارد آمریکایی برای صنعت سیستم درب و قفل آسانسور است. شامل مقررات احتمال خرابی، استحکام سازی درب و قطعات دیگر و سایر موارد است.

انواع آسانسور صنعتی

انواع آسانسور صنعتی

انواع آسانسور صنعتی عبارتند از:

  • آسانسور باربر: این نوع آسانسور برای حمل بارهای سنگین در صنایع و کارخانه‌ها استفاده می‌شود. طراحی آن به گونه‌ای است که بتواند وزن بارهای سنگین را تحمل کند.
  • آسانسور دمنده: این نوع آسانسور برای حمل مواد یا محصولات در خطوط تولید استفاده می‌شود. معمولاً دارای سیستم‌های خاصی برای برداشت و جابه‌جایی مواد در خط تولید است.
  • آسانسور زباله: این نوع آسانسور برای جمع‌آوری زباله در ساختمان‌ها و مناطق صنعتی استفاده می‌شود. دارای سیستم‌های خاص برای حمل و دفع زباله‌ها از بخش‌های مختلف ساختمان است.
  • آسانسور خطوط تولید: این نوع آسانسور برای انتقال محصولات بین طبقات مختلف در خطوط تولید استفاده می‌شود. دارای سیستم‌های خاصی برای حمل و جابه‌جایی محصولات در خط تولید است.

توجه: لطفاً قبل از نصب هر نوع آسانسور صنعتی، به قوانین و مقررات مربوطه در کشور و منطقه خود رجوع کنید.
