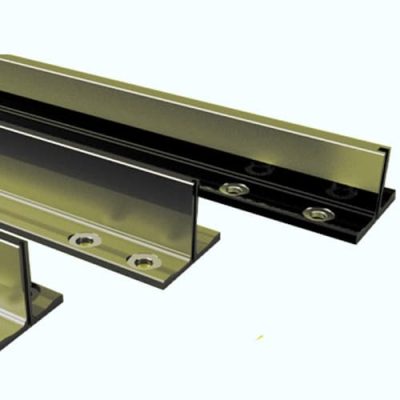

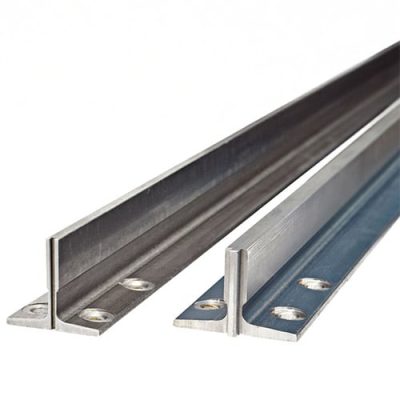

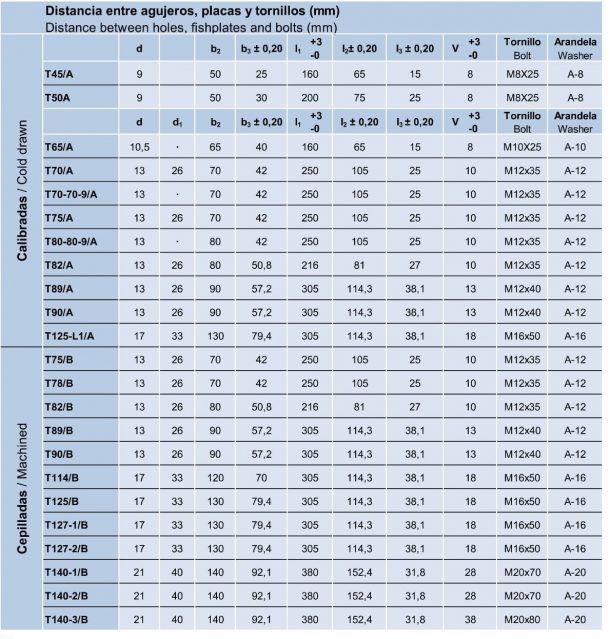

ریل آسانسور

شاقول ریزی ریل های چاه آسانسور:

شاقول ریزی بدین معناس که از سیم های شاقول برای کنترل این که آیا تجهیزات آسانسور ، بخصوص ریل اسانسور فواصل کافی و صحیح را در سرتاسر چاه با یکدیگر یا بدنه چاه دارند یا خیر ، استفاده می شود.

این کار یکی از اساسی ترین و مهمترین بخش های اجرائی آسانسور است . هدف از شاقول ریزی و ریسمان کشی (قناس گیری) تعیین دقیق ابعاد چاه در سه بعد هماهنگ با تجهیزات آسانسور است و دیگر اینکه موقعیت دقیق ریل اسانسور تعیین شوند.

فواصل سیم های شاقول از دیوارهای جانبی و محل ریلها در تراز کلیه طبقات باید کنترل شوند. در صورتیکه هر گونه جابجائی و تغییرات در عملیات ساختمان نیاز باشد این تغییرات به هماهنگی سرپرست عملیات ساختمانی باید صورت بگیرد. برای کنترل گونیا بودن ، اندازه های چاه و قناس گیری چاه آسانسور به روشهای زیر می توان اشاره کرد:

الف) برای کنترل گونیائی چاه با اندازه گیری فواصل لبه های کنار چاه از محور ستون هام ساختمانی به کمک سیم شاقول و یا با استفاده از کوچکترین اندازه در هر مقطع از طبقات می توان عمل کرد.

برای این منظور نقشه اولیه ای از ابعاد چاه قبل از شروع به نصب تجهیزات توسط نقشه کش آسانسوری تهیه می گردد. ابعاد و اندازه در این نقشه از نقشه سازه طرح یا برداشت مستقیم از محل در ساختمان صورت می گیرد. این نقشه پس از کنترل در محل مبنای راهنمای نصب و نقشه نهائی برای کمک به نصاب خواهد بود. هر چند این نقشه از ابعاد و اندازه های واقعی چاه تهیه شده است ولی نصاب باید حتما در محل پروژه آنرا قبل از اجراء کنترل کند. این کنترل با انداختن یک یا دو سیم شاقول از بالای چاه در فاصله ۴۵ سانتی متری از دیوار آن و اندازه گیری و کنترل فاصله در هر یک از طبقات صورت می گیرد.

از بازشوهای چاه در تراز طبقات در محل های اندازه گیری آنها در چاه و در داخل چاهک و بالاسری، مقادیر انحراف مشخص خواهد شد. پس از اندازه گیری و یادداشت کردن آنها در جدول مربوطه، کوچکترین اندازه در هر مقطع ابعاد چاه را تعیین خواهند کرد.

ب)  ضخامت دیوار و سطوح تمام شده آن می تواند تاثیر زیادی در اندازه گیری فواصل داشته باشد. در صورتیکه هیچ گونه طرحی مانند سنگ مرمر، چوب های تزئینی روی دیوار و غیره در کار ساختمانی مشخص نباشد کلیه هماهنگی های لازم باید با ناظر ساختمانی و طراح أن صورت گیرد.

ج ) در بعضی از موارد قاب دور درب چاه آسانسور قبل از اجرای آسانسور بنا می شود، هرچند این کار مطلوب نیست، در این صورت باید از شاقول بودن درب های ورودی طبقات با یکدیگر اطمینان حاصل شود. برای این منظور باید از سیم های شاقول خاص دربها و کنترل آنها در طبقات استفاده شود.

برای تعیین محل چاه و موقعیت ریلهای آسانسور، نصاب نیازمند به نقطه مرجع و شاخص اندازه هاست. معمولا از ستونهای مرکزی ساختمان و نزدیکترین آنها به چاه آسانسور استفاده می شود.
