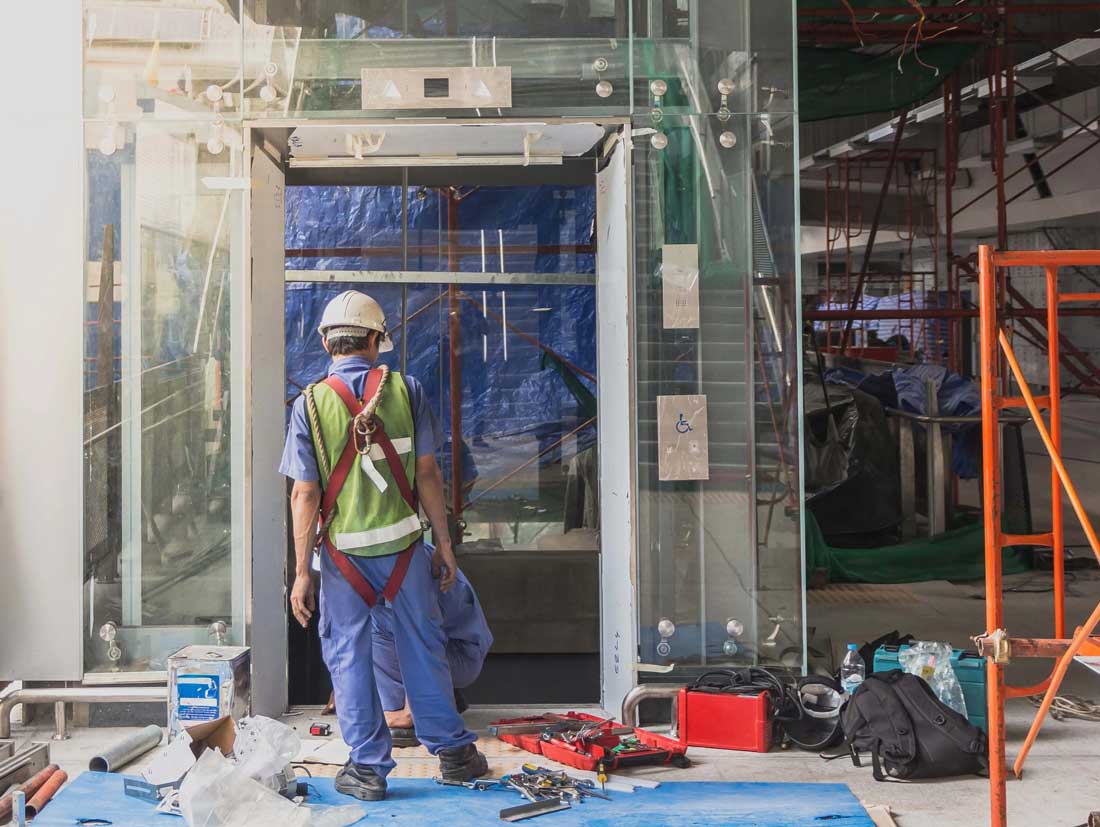

نصب و راه اندازی آسانسور فقط قرار دادن تجهیزات داخل چاه و اتصال سیم‌ها نیسیت. یک آسانسور زمانی می‌تواند به خوبی کار کند که طراحی، آماده‌سازی محل، نصب تجهیزات مکانیکی و الکتریکی، سیم‌کشی، تنظیمات، تست و بازرسی آن به‌صورت هماهنگ انجام شده باشد.
به همین دلیل، کیفیت نصب مستقیماً روی عملکرد آسانسور در سال‌های بعد تأثیر می‌گذارد. کوچک‌ترین خطا در هم‌راستایی ریل‌ها، تنظیم درب‌ها، سیم‌کشی، تنظیمات تابلو فرمان یا سیستم‌های ایمنی می‌تواند خودش را به شکل صدای اضافه، لرزش، توقف نامناسب، تراز نبودن کابین با طبقات یا خرابی‌های مکرر نشان دهد.
در این راهنما، مراحل نصب و راه اندازی آسانسور از آماده‌سازی ساختمان تا تست و تحویل را بررسی می‌کنیم و درباره هزینه نصب، نصب آسانسور در ساختمان‌های قدیمی، انتخاب نصاب و نکاتی که قبل از شروع پروژه باید بدانید نیز توضیح می‌دهیم.
نصب و راه اندازی آسانسور شامل چه مراحلی است؟
فرایند نصب آسانسور را نمی‌توان برای تمام پروژه‌ها با یک دستورالعمل کاملاً یکسان انجام داد. نوع آسانسور، تعداد توقف، ظرفیت، سرعت، ابعاد چاه، نوع موتور و سیستم کنترل و حتی شرایط خود ساختمان می‌تواند ترتیب یا جزئیات اجرای کار را تغییر دهد.
با این حال، یک پروژه معمولاً از این مراحل عبور میکند:
- بررسی ساختمان و محل اجرای آسانسور
- تهیه نقشه و تعیین مشخصات فنی
- آماده‌سازی چاه، کف چاه و فضای بالاسری
- اجرای آهنکشی و متعلقات موردنیاز
- نصب ریل‌ها و تجهیزات داخل چاه
- نصب کابین و وزنه تعادل
- نصب درب‌های طبقات و کابین
- نصب موتور و تابلو فرمان
- اجرای سیم‌کشی و اتصالات الکتریکی
- راه‌اندازی و تنظیم سیستم کنترل
- تنظیم حرکت، توقف، درب‌ها و تراز طبقات
- تست سیستم‌های ایمنی و عملکرد آسانسور
- انجام بازرسی‌های موردنیاز و آماده‌سازی برای بهره‌برداری
بنابراین وقتی از نصب آسانسور از صفر تا صد صحبت می‌کنیم، منظور مجموعه‌ای از عملیات به‌هم‌پیوسته است نه فقط مرحله‌ای که نصاب تجهیزات را داخل چاه نصب میکند.
درباره قوانین شهرداری برای نصب آسانسور اطلاعات کسب کنید.
قبل از نصب آسانسور چه چیزهایی باید بررسی شود؟
قبل از اینکه تجهیزات وارد پروژه شوند، باید وضعیت محل نصب بررسی شود. در یک ساختمان در حال ساخت، معمولاً امکان پیش‌بینی ابعاد چاه، محل موتورخانه، برق و سایر فضاهای موردنیاز از ابتدا وجود دارد اما در ساختمان‌های قدیمی شرایط متفاوت است.
در بازدید اولیه باید مواردی مانند ابعاد چاه، تعداد توقف‌ها، عمق چاه، ارتفاع بالاسری، محل درهای طبقات، وضعیت سازه، دسترسی به محل نصب و شرایط تأمین برق بررسی شوند.
این بررسی فقط برای انتخاب تجهیزات نیست. اگر اطلاعات ساختمان از ابتدا دقیق نباشد، ممکن است پس از خرید تجهیزات مشخص شود که فضای موجود با سیستم انتخاب‌شده هماهنگ نیست و پروژه نیاز به تغییرات اضافی پیدا کند.
به همین دلیل، قبل از سفارش یا نصب آسانسور بهتر است مشخصات ساختمان و محدودیت‌های اجرایی توسط فرد یا مجموعه متخصص بررسی شود.
نصب آسانسور در ساختمان‌های قدیمی چگونه انجام میشود؟
نصب آسانسور در ساختمان‌های قدیمی معمولاً با پروژه‌های نوساز تفاوت دارد زیرا فضای مشخص و از پیش طراحی‌شده‌ای برای آسانسور وجود ندارد یا ابعاد موجود با نیازهای یک سیستم استاندارد هماهنگ نیست.
در این شرایط ابتدا باید بررسی شود که آیا امکان ایجاد چاه آسانسور در داخل ساختمان وجود دارد یا باید از فضای مشاعات، حیاط، نورگیر یا بخش دیگری از ساختمان استفاده شود. همچنین وضعیت سازه و امکان اجرای آهنکشی، محل توقف کابین، دسترسی طبقات و فضای موردنیاز برای تجهیزات باید بررسی شود.
یکی از اشتباهات رایج این است که ابتدا درباره قیمت یک آسانسور سؤال شود و بعد به سراغ امکان اجرای آن در ساختمان بروند. در ساختمان قدیمی، اول باید امکان‌سنجی فنی انجام شود و سپس بر اساس شرایط واقعی ساختمان، نوع سیستم و تجهیزات مشخص شود.
به همین دلیل، هزینه نصب آسانسور در ساختمان‌های قدیمی نیز می‌تواند با یک پروژه مشابه در ساختمان نوساز تفاوت قابل‌توجهی داشته باشد.
تهیه نقشه و تعیین مشخصات آسانسور
پس از بررسی ساختمان، مشخصات فنی پروژه تعیین میشود. این مشخصات باید با شرایط واقعی چاه و نیاز ساختمان هماهنگ باشند.
مواردی مانند ظرفیت کابین، تعداد توقف، سرعت، نوع موتور، نوع درب، ابعاد کابین، نوع تابلو فرمان، سیستم محرکه و تجهیزات ایمنی در این مرحله مورد توجه قرار می‌گیرند.
برای مثال، انتخاب تجهیزات برای یک ساختمان چندطبقه پرتردد با انتخاب تجهیزات یک ساختمان کم‌توقف تفاوت دارد. بنابراین نمی‌توان صرفاً بر اساس یک لیست ثابت از تجهیزات، برای تمام پروژه‌ها نسخه یکسانی در نظر گرفت.
آماده سازی چاه آسانسور چگونه انجام میشود؟
چاه آسانسور باید قبل از شروع عملیات نصب شرایط مناسبی داشته باشد. کف چاه، دیواره‌ها، ابعاد داخلی، محل نصب براکت‌ها، ورودی‌های طبقات و فضای بالاسری از مواردی هستند که باید بررسی شوند.
کف چاه نیز باید متناسب با طراحی و الزامات پروژه آماده باشد. وجود آب، رطوبت، نخاله ساختمانی یا آسیب‌های سازه‌ای در کف چاه می‌تواند اجرای مراحل بعدی را با مشکل مواجه کند.
در صورت نیاز، اقدامات لازم برای جلوگیری از تجمع آب و رطوبت نیز باید انجام شود. همچنین فضای چاه باید برای ورود و نصب تجهیزات آماده باشد و موانعی که اجرای عملیات را دشوار می‌کنند، برطرف شوند.
برای آشنایی بیشتر با الزامات این بخش میتوانید راهنمای چاله آسانسور را نیز مطالعه کنید.
آهنکشی آسانسور چه نقشی در نصب دارد؟
در پروژه‌هایی که سازه فلزی موردنیاز برای نصب تجهیزات باید اجرا شود، آهنکشی آسانسور یکی از مراحل مهم آماده‌سازی است. این سازه باید متناسب با نقشه و تجهیزات آسانسور اجرا شود.
محل قرارگیری ریل‌ها، براکت‌ها و سایر اجزای مرتبط باید از ابتدا در طراحی و اجرای سازه در نظر گرفته شود. اگر آهنکشی با دقت کافی انجام نشود، در مراحل بعدی ممکن است عملیات نصب ریل و تنظیم تجهیزات دشوار شود.
به همین دلیل، آهنکشی را نباید یک عملیات جدا از نصب آسانسور در نظر گرفت. این بخش باید با مشخصات فنی آسانسور انتخاب‌شده هماهنگ باشد.
نصب ریل های آسانسور چگونه انجام میشود؟
ریل‌ها مسیر حرکت کابین و وزنه تعادل را مشخص می‌کنند و به همین دلیل دقت نصب آن‌ها اهمیت زیادی دارد.
ریل‌ها باید در محل مناسب نصب و نسبت به یکدیگر تنظیم شوند. هم‌راستایی، شاقول بودن، محل اتصال براکت‌ها و فاصله‌های موردنیاز از جمله مواردی هستند که نصاب باید در اجرای این مرحله به آن‌ها توجه کند. اگر ریل‌ها به‌درستی نصب و تنظیم نشده باشند، ممکن است حرکت کابین با لرزش یا صدای غیرعادی همراه شود و در مراحل بعدی نیز تنظیم آسانسور دشوارتر شود.
نصب کابین، وزنه تعادل و درب های آسانسور
پس از آماده شدن بخش‌های اصلی چاه، تجهیزات مربوط به حرکت کابین و وزنه تعادل نصب میشوند. کابین باید مطابق مشخصات پروژه مونتاژ و در مسیر حرکتی خود قرار گیرد.
درب‌های طبقات نیز باید در محل مناسب نصب و تنظیم شوند. هماهنگی درب طبقات با کابین اهمیت زیادی دارد، زیرا درب آسانسور فقط یک بخش ظاهری نیست و با سیستم ایمنی و کنترل حرکت آسانسور ارتباط دارد.
تنظیم فاصله‌ها، باز و بسته شدن صحیح درب، عملکرد قفل‌ها و هماهنگی درب کابین با درب طبقات از مواردی هستند که در زمان راه‌اندازی بررسی میشوند.
نصب موتور آسانسور چگونه انجام میشود؟
موتور آسانسور یکی از اجزای اصلی سیستم محرکه آسانسور است و نوع نصب آن به ساختار آسانسور بستگی دارد. در آسانسورهای کششی، موتور به همراه سایر اجزای سیستم محرکه، وظیفه ایجاد حرکت کابین و وزنه تعادل را بر عهده دارد.
محل نصب موتور و تجهیزات وابسته باید با طراحی پروژه هماهنگ باشد. در سیستم‌های مختلف ممکن است چیدمان تجهیزات متفاوت باشد و به همین دلیل نمی‌توان جزئیات نصب تمام موتورها را یکسان در نظر گرفت به عنوان مثال محل نصب موتور آسانسور mrl بالای چاه آسانسور است و محل نصب آسانسورهای کششی در موتورخانه است.
موضوع مهم در این مرحله، هماهنگی موتور با تابلو فرمان، سیستم کنترل، ظرفیت و مشخصات حرکتی آسانسور است. انتخاب یک موتور مناسب به‌تنهایی کافی نیست کل سیستم محرکه و کنترل باید با یکدیگر سازگار باشند.
سیم کشی آسانسور و اتصال تجهیزات چگونه انجام میشود؟
پس از نصب تجهیزات مکانیکی و الکتریکی، سیم‌کشی بخش‌های مختلف انجام میشود. این سیم‌کشی شامل مسیرهای مربوط به برق، فرمان، سنسورها، درب‌ها، تجهیزات ایمنی و ارتباط بین اجزای مختلف سیستم است.
سیم‌ها و کابل‌ها باید به شکل منظم و قابل‌دسترسی اجرا شوند. سیم‌کشی نامرتب علاوه بر اینکه عیب‌یابی را دشوار میکند، می‌تواند در زمان تعمیرات و سرویس‌های بعدی نیز مشکل ایجاد کند در پروژه هایی که آتیس اجرا میکند تمامی سیم ها در داکت های مشخص شده استفاده میشوند و این کار باعث دسترسی بهتر به سیم ها، مرتبط بودن چاه و سرویس راحت تر میشود.
در این مرحله، ارتباط تجهیزات مختلف با تابلو فرمان نیز بررسی میشود تا فرمان‌های سیستم کنترل به‌درستی اجرا شوند.
راه اندازی تابلو فرمان آسانسور چگونه انجام میشود؟
بعد از تکمیل اتصالات، نوبت به راه‌اندازی سیستم کنترل می‌رسد. تابلو فرمان وظیفه کنترل بخش‌های مختلف حرکت آسانسور را بر عهده دارد و باید با تجهیزات نصب‌شده هماهنگ شود.
در مرحله راه‌اندازی، ورودی‌ها و خروجی‌های سیستم بررسی میشوند و عملکرد اجزای مختلف مورد آزمایش قرار می‌گیرد. سپس تنظیمات حرکتی آسانسور بر اساس مشخصات پروژه انجام میشود.
در این مرحله ممکن است تنظیماتی مانند حرکت، شتاب و کاهش سرعت، توقف در طبقات، تراز کابین و عملکرد درب‌ها مورد بررسی و اصلاح قرار گیرند.
تنظیم آسانسور بعد از نصب شامل چه مواردی است؟
یکی از تفاوت‌های مهم بین «نصب» و «راه‌اندازی» همین مرحله تنظیمات است. ممکن است تمام تجهیزات ظاهراً نصب شده باشند، اما آسانسور هنوز برای بهره‌برداری نهایی آماده نباشد.
در زمان تنظیم، مواردی مانند موارد زیر بررسی میشوند:
- حرکت نرم کابین
- شتاب‌گیری و کاهش سرعت
- توقف در طبقات
- تراز کابین با سطح طبقه
- عملکرد درب کابین و طبقات
- پاسخ‌گویی به فرمان‌های طبقات
- عملکرد سیستم کنترل
- وضعیت تجهیزات ایمنی
تراز بودن کابین با طبقه اهمیت ویژه‌ای دارد. اگر کابین هنگام توقف اختلاف ارتفاع محسوسی با کف طبقه داشته باشد، علاوه بر کاهش کیفیت استفاده، می‌تواند برای ورود و خروج مسافر نیز مشکل ایجاد کند.
برای درک بهتر این موضوع میتوانید راهنمای جامع تراز طبقه مجدد آسانسور (Re-Leveling) از صفر تا صد را مطالعه کنید
سیستم های ایمنی آسانسور چگونه تست میشوند؟
تست تجهیزات ایمنی یکی از مهم‌ترین قسمت‌های راه‌اندازی آسانسور است. آسانسور باید علاوه بر حرکت صحیح، در شرایطی که سیستم ایمنی وارد عمل میشود نیز واکنش مناسب داشته باشد.
بسته به نوع سیستم آسانسور و تجهیزات مورد استفاده، بخش‌هایی مانند قفل درب‌ها، مدار ایمنی، گاورنر، پاراشوت، بافرها و سایر تجهیزات حفاظتی مورد بررسی قرار می‌گیرند.
هدف از این تست‌ها فقط اطمینان از حرکت آسانسور نیست بلکه باید مشخص شود که سیستم در شرایط غیرعادی نیز طبق طراحی خود واکنش نشان می‌دهد.به همین دلیل، مرحله تست نباید به یک بررسی ظاهری محدود شود و باید توسط تیم فنی آشنا با سیستم نصب‌شده انجام شود.
تست نهایی آسانسور قبل از تحویل چگونه انجام میشود؟
پس از پایان نصب و تنظیمات، عملکرد کلی آسانسور بررسی میشود. در این مرحله آسانسور باید در شرایط کاری مختلف مورد آزمایش قرار گیرد تا مشخص شود اجزای مکانیکی، الکتریکی، کنترلی و ایمنی با یکدیگر هماهنگ هستند.
مواردی مانند حرکت کابین، توقف در طبقات، باز و بسته شدن درب‌ها، پاسخ به فرمان‌ها، تراز طبقات و عملکرد سیستم‌های ایمنی بررسی میشوند.اگر در زمان تست ایرادی مشاهده شود، ابتدا مشکل برطرف و سپس آزمون مربوطه تکرار میشود. این مرحله در واقع آخرین فرصت برای شناسایی مشکلات اجرایی قبل از تحویل پروژه است.
استاندارد و بازرسی آسانسور چه زمانی انجام میشود؟
رعایت الزامات فنی و ایمنی آسانسور از مراحل ابتدایی پروژه اهمیت دارد و نباید به روزهای پایانی موکول شود. نوع مدارک، بازرسی‌ها و الزامات مربوط به تأیید آسانسور به شرایط پروژه و مقررات جاری بستگی دارد.
به همین دلیل، بهتر است فرایند موردنیاز برای بازرسی و تأییدیه از ابتدا در برنامه پروژه دیده شود. اگر برخی الزامات در زمان طراحی یا نصب نادیده گرفته شوند، اصلاح آن‌ها در پایان پروژه ممکن است هزینه و زمان بیشتری ایجاد کند.
بنابراین منظور از «استاندارد آسانسور» فقط دریافت یک گواهی در انتهای پروژه نیست بلکه رعایت الزامات فنی در طراحی، انتخاب تجهیزات، نصب، تنظیم و تست را نیز شامل میشود.
هزینه نصب آسانسور چطور محاسبه میشود؟
قیمت نصب آسانسور یک عدد ثابت برای تمام پروژه‌ها نیست. هزینه نهایی به مشخصات فنی آسانسور، شرایط ساختمان و میزان عملیات موردنیاز برای اجرای پروژه بستگی دارد.
عوامل مؤثر می‌توانند شامل موارد زیر باشند:
- تعداد طبقات و توقف‌ها
- نوع آسانسور
- ظرفیت و سرعت آسانسور
- وضعیت چاه
- نیاز به اجرای آهنکشی
- شرایط کف چاه و فضای بالاسری
- نوع موتور و سیستم محرکه
- نوع تابلو فرمان
- تعداد و نوع درب‌ها
- پیچیدگی سیم‌کشی و اجرای برق
- شرایط ساختمان‌های قدیمی
- میزان عملیات مکانیکی و الکتریکی
- هزینه‌های مربوط به تست، بازرسی و مدارک موردنیاز پروژه
بنابراین مقایسه قیمت دو نصاب یا شرکت، زمانی معنی‌دار است که شرح خدمات و مشخصات فنی هر دو پیشنهاد یکسان یا قابل‌مقایسه باشد.
ممکن است یک پیشنهاد قیمت اولیه پایین‌تری داشته باشد، اما بخش‌هایی از آماده‌سازی، نصب، تنظیم، تست یا خدمات پس از اجرا در آن لحاظ نشده باشد. در حال حاضر قیمت نصب برای هر طبقه در حدود بین 25 تا 30 میلیون تومان میباشد اما باز نسبت به نوع پروژه متفاوت خواهد بود.
آیا ارزان‌تر بودن هزینه نصب به معنی انتخاب بهتر است؟
در نصب آسانسور، صرفاً پایین بودن اجرت نصب نمی‌تواند معیار کافی برای انتخاب نصاب باشد. نصب آسانسور یک کار تخصصی است و کیفیت اجرای آن روی عملکرد تجهیزات در زمان بهره‌برداری تأثیر می‌گذارد.
از طرف دیگر، قیمت بالاتر نیز به‌تنهایی تضمین‌کننده کیفیت نیست. چیزی که باید بررسی شود شرح دقیق خدمات، تجربه تیم اجرایی، نوع تجهیزات، نحوه تست و تنظیم، مسئولیت‌های شرکت و خدمات پس از نصب است.
به بیان ساده، هنگام مقایسه پیشنهادها فقط عدد انتهایی فاکتور را کنار هم نگذارید؛ بررسی کنید در ازای آن عدد دقیقاً چه خدماتی دریافت می‌کنید.
مدت زمان نصب و راه اندازی آسانسور چقدر است؟
مدت زمان نصب آسانسور به یک عامل واحد وابسته نیست. تعداد توقف‌ها، نوع آسانسور، آماده بودن چاه، وضعیت آهنکشی، تأمین تجهیزات، شرایط ساختمان و سرعت آماده‌سازی بخش‌های مختلف پروژه می‌توانند زمان اجرا را تغییر دهند اما به صورت مثال در مواقعی که همه موارد ابنیه و موارد مربوط به قطعات آسانسور و همه چیز آماده باشد یک آسانسور 10 توقف در حدود 2 ماه تا نهایتا 3 ماه قابل نصب است.
در یک ساختمان نوساز که چاه و زیرساخت‌ها از قبل آماده هستند، عملیات اجرایی شرایط متفاوتی نسبت به یک ساختمان قدیمی یا پروژه‌ای دارد که نیازمند ایجاد سازه و تغییرات ساختمانی است.
برای نصب و راه اندازی آسانسور چه شرکتی را انتخاب کنیم؟
برای انتخاب شرکت نصب آسانسور، بهتر است به جای تمرکز صرف بر تبلیغات، توانایی واقعی مجموعه را بررسی کنید. سابقه اجرای پروژه، تیم فنی، توانایی طراحی و اجرای پروژه، کیفیت تجهیزات، مستندات فنی، نحوه تست و تنظیم، پاسخ‌گویی پس از نصب و شفافیت قرارداد از جمله مواردی هستند که می‌توانند در تصمیم‌گیری کمک کنند.
همچنین بهتر است قبل از عقد قرارداد مشخص شود که چه بخش‌هایی بر عهده شرکت آسانسور است و چه کارهایی باید توسط مالک، سازنده یا پیمانکار ساختمان انجام شود. در پروژه‌های آسانسور، همین شفافیت اولیه می‌تواند از بسیاری از اختلافات و هزینه‌های پیش‌بینی‌نشده در ادامه کار جلوگیری کند.
بعد از راه اندازی آسانسور چه کارهایی باید انجام شود؟
با پایان نصب، کار آسانسور تمام نمی‌شود. آسانسور یک سیستم مکانیکی و الکتریکی است که برای حفظ عملکرد مناسب به سرویس، نگهداری و بررسی دوره‌ای نیاز دارد.
در روزها و ماه‌های ابتدایی بهره‌برداری نیز بهتر است عملکرد آسانسور تحت نظر باشد. مواردی مانند تغییر صدا، لرزش، تراز نبودن کابین، مشکل در باز و بسته شدن درب یا خطاهای تکرارشونده نباید نادیده گرفته شوند. رسیدگی زودهنگام به چنین مواردی می‌تواند از تبدیل یک ایراد کوچک به خرابی جدی‌تر جلوگیری کند.
سوالات متداول
هزینه نصب آسانسور چقدر است؟
هزینه نصب به تعداد توقف، نوع و ظرفیت آسانسور، وضعیت چاه، میزان آهنکشی، نوع تجهیزات، شرایط ساختمان و حجم عملیات مکانیکی و الکتریکی بستگی دارد. اما به شکلل تقریبی بین 25 میلیون تومان تا 30 میلیون تومان میباشد.
آیا در ساختمان قدیمی هم می‌توان آسانسور نصب کرد؟
در بسیاری از ساختمان‌های قدیمی امکان اجرای آسانسور وجود دارد، اما ابتدا باید ساختمان از نظر سازه، فضای قابل استفاده، امکان ایجاد چاه، محل توقف‌ها و شرایط اجرای تجهیزات بررسی شود. هزینه و روش اجرا نیز به همین شرایط وابسته است.
نصب آسانسور کششی چگونه انجام میشود؟
در آسانسور کششی، ریل‌ها، کابین، وزنه تعادل، سیستم محرکه، موتور، تابلو فرمان و تجهیزات ایمنی باید به‌صورت هماهنگ نصب و تنظیم شوند. جزئیات اجرا به طراحی و مشخصات فنی آسانسور بستگی دارد.
جمع بندی
نصب و راه اندازی آسانسور مجموعه‌ای از مراحل فنی است که از بررسی ساختمان و آماده‌سازی چاه شروع میشود و تا نصب تجهیزات، سیم‌کشی، راه‌اندازی تابلو فرمان، تنظیم حرکت، تست سیستم‌های ایمنی و آماده‌سازی برای بهره‌برداری ادامه پیدا میکند.
در این فرایند، کیفیت هر مرحله روی مرحله بعد تأثیر دارد. چاه نامناسب می‌تواند نصب را دشوار کند، اجرای نامناسب ریل‌ها می‌تواند روی حرکت کابین اثر بگذارد و سیم‌کشی یا تنظیمات نادرست نیز می‌تواند عملکرد سیستم کنترل را با مشکل مواجه کند.
اگر قصد نصب آسانسور دارید، بهتر است قبل از بررسی قیمت، شرایط ساختمان و نیاز واقعی پروژه مشخص شود. سپس بر اساس آن، نوع آسانسور، تجهیزات و روش اجرای مناسب انتخاب شود.
